概述
　　反撈式格柵除污機為粗格柵，又稱雨水格柵，或者回轉耙式格柵，是一種用于清除水體重較大固體懸浮物的大型粗格柵設備，本裝置可以連續清除液體中的固體懸浮物，設計合理，結構簡單，運轉安全可靠，自動化程度高，可廣泛運用于城市污水處理，自來水廠取水口，雨水泵站，發電廠冷卻水取水口等大流量的水處理場所。設備結構參照了回轉式格柵除污機的優點，采用與眾不同的工作原理，即耙齒鏈在柵前后作回轉運動，當耙齒運轉到柵條的迎水面時，即插入柵條縫隙中由下往上作清撈動作，耙齒鏈采用封閉式，不讓雜物侵入，使設備運轉平穩。在設備安裝時采用整機吊裝，只需在集水井兩側的地坪上預埋兩塊鋼板，土建簡單，安裝維修方便。

工作原理
　　反撈式格柵除污機由機架、驅動裝置、傳動導輪、耙鏈組合及耙齒、擋渣柵條。擋渣板等組成。在電機驅動下，牽引鏈條在迎水面由下往上作回轉運動。當牽引鏈上的耙齒軸運轉到柵條的迎水面時。耙齒即插入柵條縫隙中由下往上作清撈動作，將柵條上所截留的雜物刮落耙中，清除效率高且徹底。當齒耙運轉到機器上，雜物靠自重自行脫落至容器或輸送機上，把雜物送走。

特點與應用
       在運行過程中，雜物可能進入牽引鏈中，將鏈條卡死，故設計了封閉式牽引鏈。其主要有鏈板、鏈銷和滾輪組成，運行時由機架上的導軌作導向，滾輪在導軌上作滾動運動，阻力小且運轉平穩。
       水下回轉輪定位采用不銹鋼材質，配以耐磨銅套自潤滑軸承，免去水下部件的日常維護。
       擋渣部分采用固定柵條形式，有較強的耐沖擊力，能承受較大的水位差。
       基于以上優點，反撈式格柵應用于較寬的河道攔污、雨水泵站、河道取水口、污水廠粗格柵等大流量的水處理場所。

訂貨參數
       1、渠道（設備）寬度    2、渠道深度   3、出料高度    4、耙齒間隙 5、安裝角度 6、機架材質   7、耙齒材質    8、其余要求

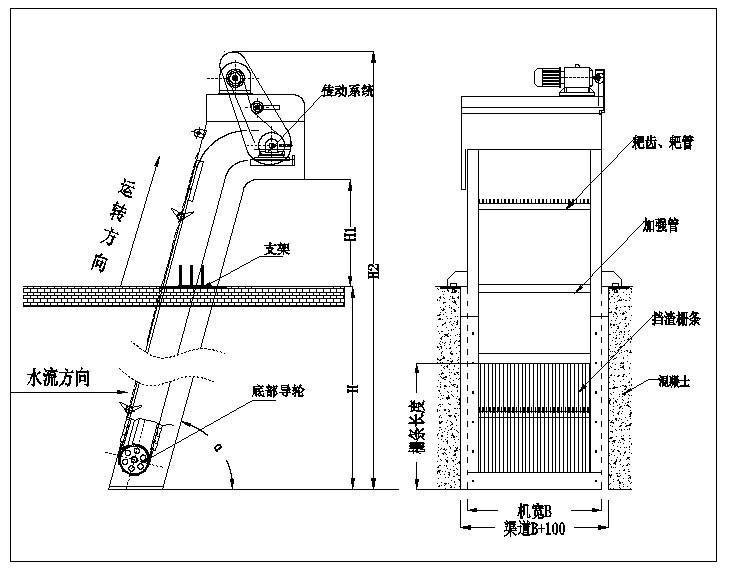

外形示意圖

       B=機寬； H=渠深； H1=出渣高度； H2=H+H1+2000； α=安裝角度。
       過水流量計算
       反撈式格柵每小時過水流量：Q=K*（B-160）*h*V*3600，其中：
       Q=過水流量（m³/h）；K=與格柵間隙有關的流量系數（見系數表）；B=格柵機寬；h=柵前水深,一般按1m或低于渠深0.3m以上；V=過流速度，一般取0.6~1m/s。

主要技術參數

過流系數K

格柵間隙	15	20	30	50	80	100	>100
流量系數K	0.42	0.5	0.6	0.71	0.8	0.83	0.85

型號 （ZHG）	設備寬度 （mm）	溝寬 （mm）	電機功率 （kw）	過水流量（m³/h）
				格柵間隙 （mm）
				15	20	30	50	80	100
800	800	900	1.1	581	691	829	982	1106	1147
1000	1000	1100		762	907	1089	1288	1452	1506
1200	1200	1300	1.1~1.5	943	1123	1348	1595	1797	1865
1400	1400	1500		1125	1339	1607	1902	2143	2223
1600	1600	1700		1306	1555	1866	2208	2488	2582
1800	1800	1900		1488	1771	2125	2515	2834	2940
2000	2000	2100		1669	1987	2385	2822	3180	3299
2200	2200	2300		1851	2203	2644	3129	3525	3657
2400	2400	2500		2032	2419	2903	3435	3871	4016
2600	2600	2700	1.5~2.2	2214	2635	3162	3742	4216	4374
2800	2800	2900		2395	2851	3421	4049	4562	4733
3000	3000	3100		2576	3067	3681	4355	4908	5092
